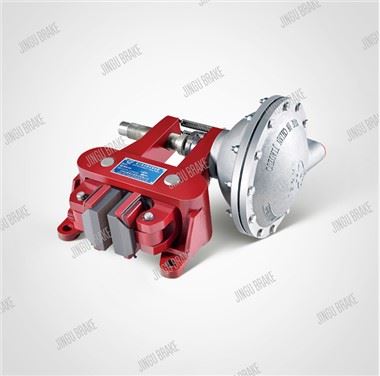

Frâne de macara cu etrier pneumatic
Frâna industrială cu etrier pneumatic este utilizat pe scară largă pentru frânarea de parcare și frânarea de decelerare a diferitelor mecanisme de ridicare, transport, metalurgie, minerit, port, debarcader, construcții și alte mașini.
Descriere
Frâne de macara cu etrier pneumatic
STARE DE FUNCTIONARE
Temperatura ambiantă: -5 grade ~+40 grade
Presiunea de lucru: seria QP este de 5-7 bar, seria CQP este mai mică sau egală cu 7 bar.
Ploaia în aer liber și eroziunea zăpezii sau gazele și mediile corozive ar trebui să utilizeze produse anticorozive.
Sursa de aer trebuie să fie lipsită de ulei, apă și alte impurități.
CARACTERISTICA PRINCIPALA
Frâne de macara cu etrier pneumatic QP QP12.7-A este frână cu arc, eliberare pneumatică, seria CQP este frână pneumatică, eliberare cu arc.
Întreaga structură este simplă, volumul este mic și greutatea este ușoară.
Placuta de frana fara azbest, verde si protectie a mediului.
Plăcuța de frână este instalată cu un tip de prindere cu arc de presiune, care este sigur și fiabil și ușor și rapid de înlocuit.
După reglarea plăcuței de frână, reglarea este simplă și convenabilă.
Toate sursele de alimentare nu trebuie setate separat și pot fi conectate la stația de compresor de aer existentă, supapa de control al vitezei este instalată în linia de alimentare cu aer, iar timpul de frânare poate fi reglat continuu
Frâne de macara cu etrier pneumatic QP Seria QP12.7-A poate regla patru niveluri de cuplu de frânare cu un diametru de disc pentru fiecare tip de frână.
Semnificația modelului
De exemplu:
Sunt selectate airbagurile de tip QP12.7 și A-. Există șase arcuri. Airbag-ul este instalat la stânga, care poate fi scris ca QP12.7-A-6 stânga.
Sunt selectate airbag-ul QP12.7A și tip B, cu afișaj de eliberare mecanică a frânei. Airbag-ul este instalat în dreapta, care poate fi scris ca QPL12.7A-B-E1 dreapta.
Contur și dimensiunea de instalare a etrierului pneumatic Frâne de macara
Date tehnice ale frânelor de macara cu etrier pneumatic tip QP12.7
| Tip de frână | Forța de frânare nominală (N) (Opt arcuri) | Raza efectivă a discului de frână | Cuplul de frânare nominal | Capacitate gaz de lucru | Capacitate totală de gaz | Greutate (kg) |
| QP12.7-A | 6400 | Raza discului de frână-0,03 | Puterea nominală × Raza efectivă | 273 | 553 | 24 |
| QP12.7-B | 4800 | 140 | 293 | 20 | ||
| Notă: Mărimea tipului și structurii specifice trebuie păstrate. | ||||||
Date tehnice ale frânelor de macara cu etrier pneumatic tip CQP12.7
| Tip de frână | Forța de frânare nominală (N) (Opt arcuri) | Raza efectivă a discului de frână | Cuplul de frânare nominal | Capacitate gaz de lucru | Capacitate totală de gaz | Greutate (kg) |
| CQP12.7-A | 1788×presiune de lucru | Raza discului de frână-0,03 | Puterea nominală × Raza efectivă | 273 | 553 | 23 |
| CQP12.7-B | 1055×presiune de lucru | 140 | 293 | 19 | ||
| Notă: Mărimea tipului și structurii specifice trebuie păstrate | ||||||
| Calcularea cuplului dinamic: M=F ×[raza discului (în m)-0,03]Nm | ||||||
| Avertisment: În ceea ce privește noile garnituri de frânare, forța de frânare și cuplul de frânare enumerate în acest tabel de mai sus pot fi atinse numai după ce bine garnitura s-a șlefuit pe discul de frână (zona de lipire este de peste 30%) | ||||||
Contur și dimensiunea de instalare
Date tehnice ale frânelor de macara cu etrier pneumatic tip QP30(25.4).
| Tip de frână | E | Forța de frânare nominală (N) (12 arcuri) | Raza efectivă a discului de frână | Cuplul de frânare nominal | Capacitate gaz de lucru | Capacitate totală de gaz | Greutate (kg) |
| QP30-D | 30 | 32800 | Raza discului de frana-0,065 | Puterea nominală × Raza efectivă | 1400 | 3000 | 70 |
| QP25.4-D | 25.4 |
Date tehnice ale frânelor de macara cu etrier pneumatic tip CQP30(25.4).
| Tip de frână | E | Forța de frânare nominală (N) (12 arcuri) | Raza efectivă a discului de frână | Cuplul de frânare nominal | Capacitate gaz de lucru | Capacitate totală de gaz | Greutate (kg) |
| CQP30-D | 30 | 6097×presiune de lucru | Raza discului de frana-0,065 | Puterea nominală × Raza efectivă | 1400 | 3000 | 68 |
| CQP25.4-D | 25.4 | ||||||
| Calcularea cuplului dinamic: M=F ×[raza discului (în m)-0,065]Nm | |||||||
| Avertisment: În ceea ce privește noile garnituri de frânare, forța de frânare și cuplul de frânare enumerate în acest tabel de mai sus pot fi atinse numai după ce bine garnitura s-a șlefuit pe discul de frână (zona de lipire este de peste 30%) | |||||||
| Note: Diametru max. butuc de cuplare | |||||||
Compoziția mecanismului de compensare a miezului
Următoarele componente cheie sunt integrate în brațul mobil al etrierului de frână:
Șurubul de reglare-se încorporează cu suportul filetat al plăcii de suport a plăcuței de frecare; rotind-o în avans plăcuța de frecare înainte, apropiindu-l de discul de frână.
Rulmentul cu un singur-direcție-permite șurubului să se rotească într-o singură direcție (direcție de compensare), cu rotație liberă în direcția opusă.
Pârghia-se mișcă odată cu mișcarea de deschidere și de închidere a manetei de frână, conducând manșonul interior și rulmentul-unidirecțional să se rotească.
Arcul de revenire-trage înapoi brațul de frână la eliberare, limitând jocul normal de eliberare.
Punctele forte de bază
Bucla închisă auto{0}construită de integrare industrială
Este o întreprindere modernă cuprinzătoare care integrează cercetarea și dezvoltarea frânelor, producția, vânzările și service-ul.
Influență puternică a mărcii
Am cooperat de mult timp cu întreprinderi interne bine-cunoscute, iar produsele noastre sunt exportate în țări străine
22 de ani de acumulare profundă de tehnologie
Compania acoperă o suprafață de peste 40.000 de metri pătrați, cu o suprafață de construcție de peste 24.000 de metri pătrați.
Asigurarea calității
Compania a preluat conducerea în promovarea certificării standard a sistemului de management al calității ISO9001-2000 și este o întreprindere de inovare tehnologică și integritate în Henan.
