Condiții generale de funcționare (aplicabil pentru seria completă)
Temperatura ambiantă: -20 grade până la +50 grade (unele specificații indică până la -25 grade)
Umiditate relativă: mai mică sau egală cu 90%
Sursa de alimentare: AC trifazic 380V / 50Hz (tensiuni personalizate disponibile)
Mediu: Fără gaze inflamabile, explozive sau foarte corozive în mediul înconjurător; selectați modele anti-corozive pentru condiții de service în aer liber sau corozive
Instalare: Normal închis; frânare cu arc-aplicată la pană de curent, eliberată de propulsor la alimentare
Garnitură de frână: tip cartuş-fără azbest; puncte de balamale prevăzute cu rulmenți cu auto-lubrefiere, fără întreținere-(nu necesită lubrifiere)
|
Serie |
Diametrul roții de frânăD(mm) |
Cuplul de frânare(N·m) |
Propulsor standard |
Poziționarea caracteristicilor |
|---|---|---|---|---|
|
YWZ4 |
100-800 |
40-12500 |
YT1 sau Ed |
Macara rulantă economică ușoară-la{-pentru sarcină medie o singură-gripă |
|
YWZ5 |
160-800 |
80-12500 |
Seria Ed |
Utilizare medie-, cu scară de cuplu și căptușeală de inserție. |
|

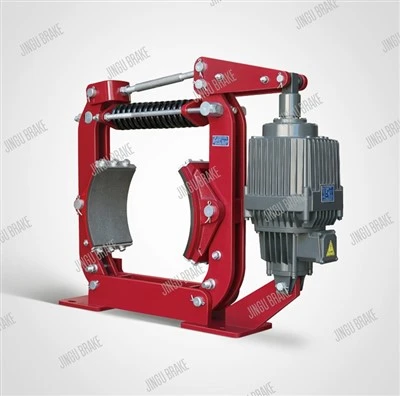

YWZ8 |
200-800 |
80-12500 |
Seria Ed |
Structura se încadrează între cea a lui YWZ5 și YWZ9. |
|
YWZ9 |
160-800 |
80-12500 |
Seria Ed |
Funcționare cu frecvență înaltă-grea-, dispozitiv de retragere + compensare opțională a uzurii |
Standarde de execuție
YWZ4: Dimensiuni de montare conform JB/ZQ4388; specificații tehnice conform JB/T 6406
YWZ5 / YWZ9: Montare și cuplu conform GB/T 6333 (anterior GB6333-86); specificații tehnice conform JB/T 6406
Propulsoare: seria Ed compatibilă cu DIN15430; YT1 compatibil cu JB/T 10603
Trei puncte cheie pentru selectarea modelului
Un cuplu mai mare nu este întotdeauna mai bun: selectați pe baza cuplului static al mecanismului de ridicare înmulțit cu un factor de siguranță (de obicei, mai mare sau egal cu 1,5). Un cuplu excesiv de mare poate cauza sarcini de șoc, în timp ce un cuplu insuficient riscă alunecarea sarcinii.
Diametrul roții trebuie să se potrivească exact cu diametrul roții de frână a macaralei (de exemplu, selectați specificația -300 pentru o roată de frână existentă de 300 mm).
YWZ4 asociat cu YT1 oferă costuri mai mici, dar protecție redusă (clasificare IP tipică); Asocierea cu Ed oferă protecție IP65 și nu necesită lubrifiere. Pentru proiecte noi, este recomandat să utilizați versiunea Ed a YWZ4 sau să faceți upgrade la YWZ5/9.
